正在運行的電力電纜線路，你知道是由哪些結構組成的嗎？金環宇電線電纜給大家介紹電力電纜的基本結構，主要是由導體、金屬屏蔽層、半導電屏蔽層、絕緣層及外護層五部分組成。

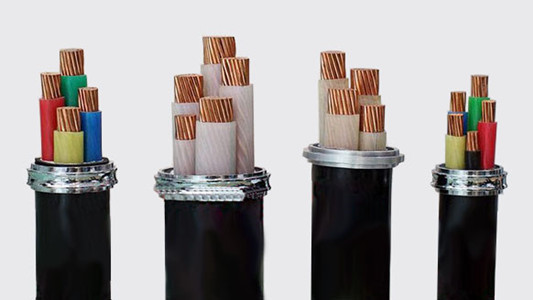

電力電纜

1、導體

導體是提供負荷電流的通路。其主要技術指標和要求：

1）導體截面和直流電阻：由于電流通過導體時因?qū)w存在電阻而會產生熱，因此，要根據輸送電流量選擇合適的導體截面，其直流電阻應符合規定值，以滿足電纜運行時的熱穩定要求。

2）導體結構：導體也是電纜工作時的高壓電極，而且其表面電場強度最大，如果局部有毛刺則該處的電場強度會更大。因此，設計和生產中以及使用部門在制作接頭的導體連接時，要解決的主要技術問題之一就是力圖使導體表面盡量做到光滑圓整無毛刺，以改善導體表面電場分布。

2、金屬屏蔽

金屬屏蔽的作用：

1）形成工作電場的低壓電極，當局部有毛刺時也會形成電場強度很大的情況，因此，也要力圖使導體表面盡量做到光滑圓整無毛刺。

2）提供電容電流及故障電流的通路，因此也有一定的截面要求。

3、半導電屏蔽層

半導電屏蔽層是中高壓電纜采用的一項改善金屬電極表面電場分布，同時提高絕緣表面耐電強度的重要技術措施。

1）首先代替導體形成了光滑園整的表面，大大改善了表面電場分布，

2）同時，能與絕緣緊密接觸，克服了絕緣與金屬無法緊密接觸而產生氣隙的弱點，而把氣隙屏蔽在工作場強之外。在附件制作中也普遍采用這一技術。

4、絕緣

絕緣是將高壓電極與地電極可靠隔離的關鍵結構。

1） 承受工作電壓及各種過電壓長期作用，因此其耐電強度及長期穩定性能 是保證整個電纜完成輸電任務的最重要部分。

2） 能耐受發熱導體的熱作用而保持應有的耐電強度。

電纜技術的進步主要由絕緣技術的進步所決定。從生產到運行，絕大部分試驗測量項目都是針對監測絕緣的各種性能為目的的。

5、護層

護層是保護絕緣和整個電纜正常可靠工作的重要保證。

針對各種環境使用條件設計有相應的護層結構。主要是機械保護（縱向、徑向的外力作用），防水、防火、防腐蝕、防生物等。可以根據需要進行各種組合。
