平時大家對電線電纜可以說是隨處可見，但是對于電線電纜額定電壓和芯數之間的關系卻并不清楚或者是根本就不知道，那么金環宇電線電纜今天就跟大家講解下電纜額定電壓與芯數之間的關系，我們一起來學習下吧！

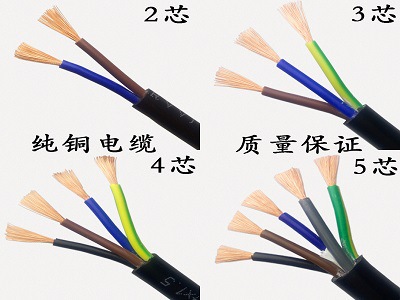

1kV及以下對1~5芯線纜的選擇條件

一、單芯電纜

線路較長，工作電流較大的回路或水下敷設時，為避免或減少中間接頭，或單芯電纜比多芯電纜有較好的綜合技術經濟時，可選用單芯電纜。低壓直流供電回路，當需要時可采用單芯電纜。

二、2芯電纜

1kV及以下電源中性點直接接地時，單相回路的電纜芯數，當保護線和中性線合用同一導體時，應采用2芯電纜。直流供電回路，宜采用2芯電纜。

三、3芯電纜

1kV及其以下電源中性點直接接地時，單相回路的電纜芯數為：當保護線和中性線各自獨立時，宜采用3芯電纜。

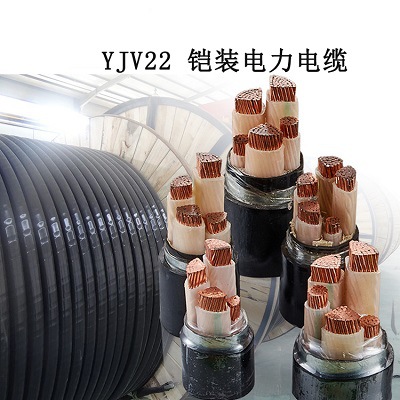

金環宇電纜

四、4芯電纜

1kV及以下的4芯電纜(3+1電纜)，其中的第4芯除作為保護接地外，還要輸送電力系統在不平衡電流及短路電流。它的大小由不平衡電流及短路電流來確定，但一般不得小于相線的1/2。

1kV及其以下三相四線制低壓配電系統，當保護線和中性線合用同一導體時，應采用4芯電纜，而不得采用3芯電纜加單芯電纜組合成一回路的方式，甚至直接利用3芯電纜的金屬護套或鎧裝層等作中性線的方式。否則，當3相電流不平衡時，相當于單芯電纜的運行狀態，容易引起工頻干擾。

五、5芯電纜

1kV及其以下的三相四線制低壓配電系統，有些安全性要求較高的電氣裝置配電線路，以及有些既要保證電氣安全，又要抗干擾接地的通信中心和自動化設備，宜采用5芯線的TN-C低壓配電系統，使保護線(PE線)和中性線(PN線)各自獨立，纜芯截面積一般為3大2小或4大1小或5大。

中高壓電纜芯數的選擇

對于3~35kV三相供電回路電纜芯數的選擇。當工作電流較大的回路或電纜敷設于水下時，每回路可選用3根單芯電纜；除上述情況外，應選用3芯電纜，3芯電纜可選用普通統包型，也可選用3根單芯電纜絞合構造型。

對110kV三相供電回路，除敷設于湖、海水下等場所且電纜截面不大時可選用3芯外，每回路可選用3根單芯電纜對110kV以上三相供電回路，每回路應選用3根單芯電纜。 電氣化鐵路等高壓交流單相供電回路，應選用2芯電纜或每回選用2根單芯電纜。 高壓直流輸電系統，宜選用單芯電纜；在湖、海等水下敷設時，也可選用同軸型2芯電纜。
